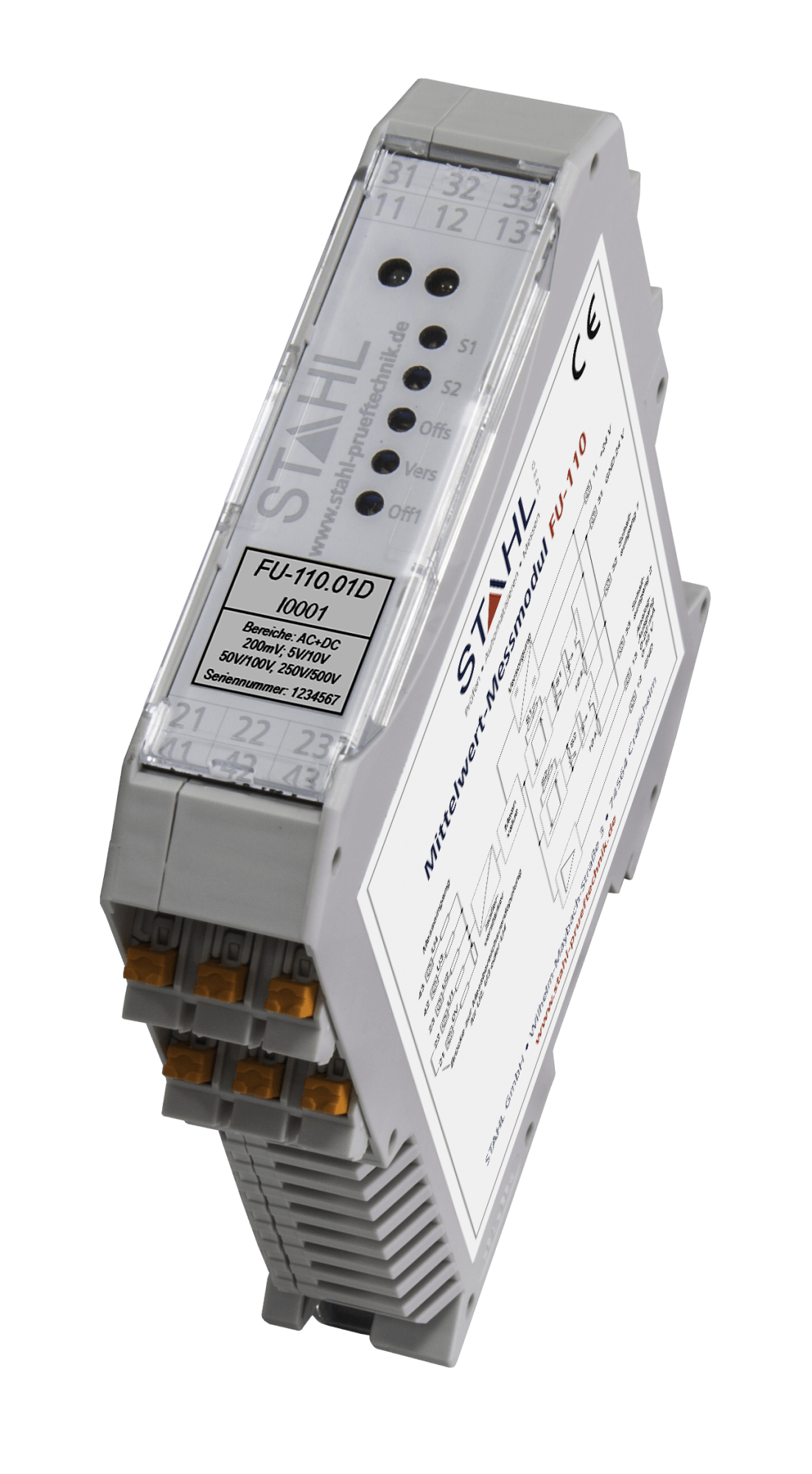

Mittelwert-Messmodul
FU-110

Das Messmodul ist zur Mittelwertmessung von Gleich- und Wechselspannungen konzipiert.
Am Modul sind vier Spannungseingänge sowie ein galvanisch getrennter, analoger Stromausgang von 0 bis 20 mA vorgesehen.
Zusätzlich stehen zwei einstellbare Schwellwertschalter mit Optokopplerausgang zur Verfügung.
Das Modul eignet sich zum Aufschnappen auf 35 mm Hutschienen nach DIN EN 60715.
Für elektrische Anschlüsse sind Steckverbindungen berührungssicher im Kunststoffgehäuse integriert.
Die galvanisch getrennten Stromkreise werden über DC/DC-Trennverstärker von der externen 24 V DC Hilfsspannung versorgt.

Allgemeine Angabe/Daten

Versorgung	24 V DC ± 15 %
Max. Stromaufnahme	75 mA
Ausgang	0 bis 20 mA (0 bis 10 V bei Nennbürde 500 Ohm)
Messunsicherheit	± 0,5 % vom Messwert bei 10 bis 100 % vom Messbereich
Messbereiche	typabhängige 2 bis 7 Bereiche (siehe Tabelle im Datenblatt)
Isolationsfestigkeit (Prüfspannungen)	Messeingang zu Analogausgang 3,75 kV Messeingang zu Hilfsspannung 3,75 kV Hilfsspannung zu Analogausgang 500 V
Maße und Gewichte	25 x 115 x 110 mm (B x H x T) ca. 125 g
