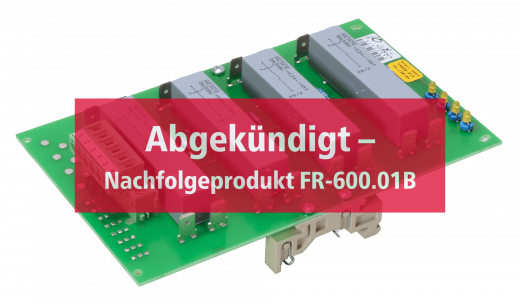

Relaisbaugruppe
FR-600.01A
mit vier Hochspannungsrelais
Die Hochspannungsrelaisbaugruppe FR-600 besteht aus vier Hochspannungsrelais, die standardmäßig als Schließer arbeiten.
Die Relaisbaugruppe wird vorzugsweise für das Aufschalten und Abtrennen von Hochspannungspotentialen verwendet. Insbesondere Umschaltfelder für Hochspannung- und Isolationstests lassen sich mit diesen Modulen flexibel aufbauen. Der Ansteuerzustand der Relais wird über LEDs angezeigt. Mittels DIP-Schalter "HI" und "LO" kann die Ansteuerung der Relais einzeln oder in Gruppen erfolgen.
Das Modul eignet sich zum Aufschnappen auf 35 mm Hutschienen nach DIN EN 60715.
|
Spulendaten |
|
|
Spannung |
24 V DC |
|
Nennerregerleistung |
600 mW |
|
Kontaktdaten |
|
|
Kontaktart |
Schließer |
|
Schaltleistung ohmisch |
max. 50 W |
|
Schaltstrom |
max. 3 A |
| Schaltspannung |
DC max. 7500 V AC max. 5000 V |
| Anzugszeit inkl. Prell | max. 2,0 ms |
|
Kontaktwiderstand |
Anfangswert max. 80 mΩ |
|
Isolationswiderstand |
min. 1010 Ω |
|
Kapazitäten zwischen den Kontaktzungen |
0,8 pF |
|
Kontaktdurchschlagspannung |
10000 V AC |
|
Spannungsfestigkeit Spule / Kontakt |
6000 V AC |
|
Anschluss |
|
|
Spulenansteuerung |
6-poliger Steckverbinder |
|
Schaltkontakte |
6,3 mm AMP-Stecker |
|
Maße und Gewichte |
|
| L x B x H | 160 x 100 x 40 mm |
| Gewicht | 210 g |
Achtung!
Die maximale Schaltleistung von 50 VA bzw. der maximale Schaltstrom von 3 A darf nicht überschritten werden. Es wird empfohlen leistungslos zu schalten.
