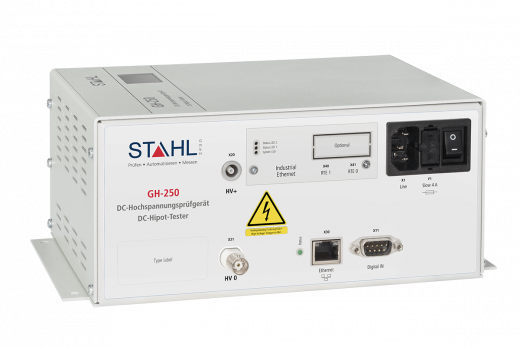

DC-Hochspannungs-/Isolationsprüfmodul
GH-250
Zur Überprüfung und Bestimmung der Spannung- und Isolationsfestigkeit mit hoher Präzision.
- Systemfähiges Prüfmodul, optimiert für den Einatz in automatisierten Prüfständen
- Per Software-Konfiguration für unterschiedliche Messaufgaben geeignet – insbesondere auch bei Prüfaufgaben für die E-Mobilität
- Exakte, digitale Spannungsregelung, parametriebar auch für hohe kapazitive Lasten
- Spezieller Software-Stromfilter für kapazitive Nachladeströme
- Präzise Messungen im Spannungsbereich von 40 V - bis 4000 V DC
- Strommessungen mit hoher Auflösung (Nanoampere)
- Isolationsmessung bis im hohen GΩ-Bereich
- Hohe Abtastrate der Messwerte (für Live-Diagramme)
- Integriertes Farb-Diagnose-Display
- Safety-Funktion / optional mit integriertem 2-Kanal-Sicherheitskreis
- Komfortables Webinterface für manuelle Bedienung / Inbetriebnahme
- Vereinfachte Modbus-Schnittstelle (Gleitkommawerte)
- Optional mit Profinet / EtherCAT
|
Prüfspezifikation |
||
|
GH-250.xxA |
||
|
Sollwertvorgabe |
40 ... 4000 V DC |
|
|
Regelabweichung/Messgenauigkeit |
0,1 % ± 2 V vom Sollwert |
|
|
Anstiegsgeschwindigkeit (Rampe) |
10 V/s - 30 kV/s |
|
|
Aktive Entladung |
> 10 kΩ | |
|
Messbereich |
0 ... 4000 V DC |
|
| Ausgangsisolation | ± 1500 V max. Spannungsdifferenz zwischen HV 0-Ausgang und PE-Anschluss | |
|
Auslösestrom |
1 µA ... 10 mA |
|
| Messbereiche |
Bereich 1: 0 ... 10 mA (Step 10 nA) Bereich 2: 0 ... 100 µA (Step 100 pA) |
|
| Messunsicherheit |
Bereich 1: 10 mA < 0,25 % v. M. ± 250 nA Bereich 2: 100 µA < 0,25 % v. M. ± 2,5 nA |
|
| ISO Widerstand / Messunsicherheit |
siehe Grafik laut Prospekt (Download) |
|
| Entladeenergie |
< 350 mJ Nach DIN EN 50191 (VDE 0104) „Einrichten und Betreiben elektrischer Prüfanlagen“ und DIN EN 61010-6.3.1 „Sicherheitsbestimmungen für elektrische Mess- und Prüfgeräte“ braucht die Norm nicht angewendet werden, wenn die Entladeenergie < 350 mJ oder der durch die Spannung hervorgerufene Strom bei Gleichspannung < 12 mA ist. |
|
|
Allgemeine Daten |
||
|
Netzversorgung |
||
|
Spannung |
100 ... 260 V AC; 47 ... 63 Hz |
|
|
Leistungsaufnahme |
max. 200 W |
|
|
Schnittstellen |
|
|
|
Statusanzeige |
1 RGB + Status-Display |
|
|
Ethernet |
Modbus TCP oder UDP Protokoll Profinet (optional) EtherCAT (optional) |
|
|
Digital IO |
Freigabe 2-kanaliger Sicherheitskreis (optional) automatische Entladesteuerung (optional) |
|
|
Maße und Gewichte |
|
|
|
Maße B x H x T |
255 x 102 x 165 mm |
|
|
Gewicht |
ca. 1,7 kg |
|
|
Betriebsbedingungen |
||
|
Umgebungstemperatur |
10 °C ... 40 °C | |
|
relative Luftfeuchtigkeit |
20 % ... 80 % nicht kondensierend | |
Eigenschaften
- E-Mobilität
- Elektrische Sicherheit
- Elektrowerkzeuge
- Haushaltsgeräte / Weiße Ware
- Leuchten / Lampen
- Sicherheit und Funktion
- Unterhaltungselektronik
- Isolationswiderstand
- Polarisations-Index PI, DAR
